USB CABLE CHECKER 2

Pocket

現在申し訳なく在庫切れとなっております。
次回入荷1月中旬~出荷分の予約を受け付けております。



発売日 2019/09/30

一般に販売されている USB ケーブル・アダプタはコネクタ形状こそ規格として揃えられているものの、内部の結線や抵抗値などは千差万別。

そんな混沌を極める USB 界に差し込む一筋の光が USB CABLE CHECKER2。

普段から充電やデータ転送で使用されている microB や TypeC 規格 USB ケーブルの抵抗値や対応規格など、確認できない情報を検証できます。

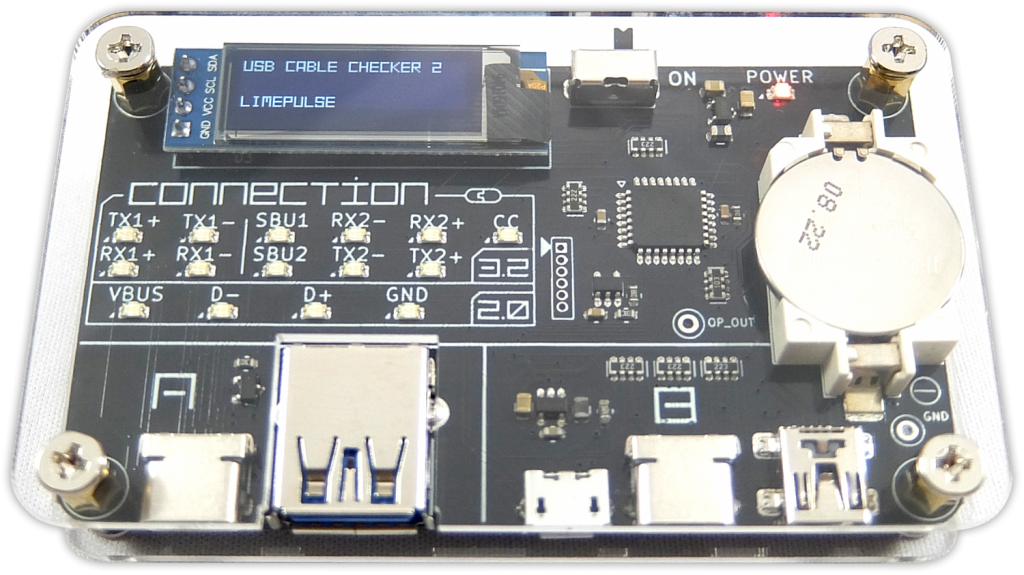

LED 点灯の他に OLED ディスプレイも備え、多種多様な USB ケーブルの情報を余すことなく表示します。

より抵抗値の少ない優れたケーブルの選別やデータ転送の可否、OTG/ホスト機能の確認やUSBPD の対応有無など、様々な用途にお使いいただけるデバイスです。

製品の特徴

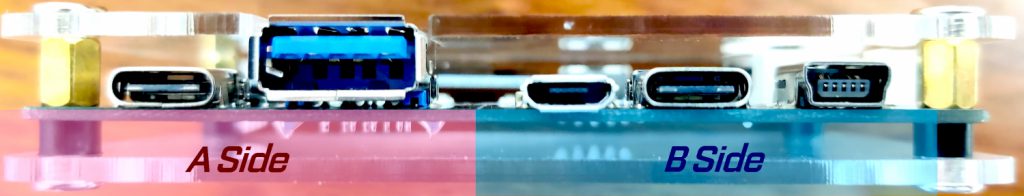

Mini-B から Type-C まで、USB 2.0 から 3.2 まで幅広く対応し様々な情報を取得

TypeC の普及によりますます混迷を極める USB 規格に幅広く対応。

一般に使われている「Type A or C」  –  「miniB/microB/C」形状の USB ケーブルについて以下の情報を確認できます。

  • ケーブルワイヤ結線状況のチェック
  • タイプCケーブルや変換アダプタのプラグ内蔵抵抗値の確認/Emarkerチェック
  • プラグシェルの地絡確認
  • ケーブルの抵抗値の確認

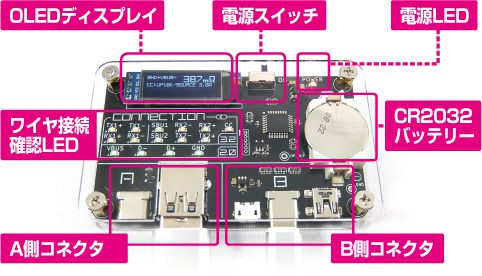

・結線状態がひと目でわかる LED を装備

2.0、3.1(Gen1,Gen2)、3.2 など多様な結線タイプを持つType-C ケーブルの結線状況を多数備えた LED で簡単把握。

最大対応規格や USBPD 機能の有無などの確認も便利に。

・ケーブル抵抗や e-marker など各種情報を OLED 画面に表示

給電端子(VBUS~GND)の抵抗値を測定し表示。

更に信号線のプルアップ抵抗値や CC ピン、SBU ピンなどの結線状況から対応する電力容量、信号種別も判別、表示。

※表示されるケーブル抵抗は、本機コネクタの接触抵抗も含む値となります。

ご注意!

付属のボタン電池は動作確認用となります。 絶縁テープを外してご使用ください。 本製品はケーブル検査専用デバイスです。 他の USB デバイスを接続しないでください。破損の危険があります。

―――本製品取扱についてのご注意――― ・本製品は、ホビー向け商品です。個人利用に限定されます。 ・記載の部品性能は部品単体での性能であり、製品寿命を保証するものではありません。 ・ご利用のケーブルによってはすべての機能をご利用いただけない場合があります。 ・本製品は電子回路部が露出しています。感電には十分に注意し、お子様が使用される場合には保護者の 監視をお付け下さい。 ・本製品の動作にはボタン電池が必要となります。取り扱いにはご注意ください。 ・本製品の使用に関し当社の責に帰すべき事由に基づき、お客様に損害が生じた場合、直接被害に限り、販売代金を上限として損害を賠償し、いかなる場合においても販売代金以上の損害を賠償しないものとします。 ・改良のため、予告なく仕様変更をすることがあります。あらかじめご了承下さい。

基本仕様 【対応 USB インターフェイス】 USB Type A(~3.1 Gen2) USB Type C(~3.2) USB Type mini B(~2.0) USB Type micro B(~2.0) USB Type C(~3.2) 【搭載部品】 USB 規格確認用単色 LED x15 OLED ディスプレイ x1 電源スイッチ x1 電源 LED x1 【電源】CR2032 型ボタン電池 x1 【外形寸法】H13.8xW86.85xD53.7mm(突起部除く) 【重量】約 45g 【動作環境】 温度 0~45℃、湿度 10~60%(結露なきこと) 【生産国】Made in Japan 【保証期間】お買い上げから半年間 【付属品】ボタン電池(動作確認用)1 個 保証書 1 部
