ADTTM8 ロジックICで創る自作CPU組み立てキットTTM8

SKU ADTTM8
在庫状況:
4点のみ!
在庫状況:
2点のみ!
元の価格 ¥29,480 - 元の価格 ¥31,680
元の価格 ¥29,480
¥29,480
¥29,480 - ¥31,680
現在の価格 ¥29,480
種類: 通常版

「ロジックICで創る自作CPU組み立てキットTTM8 」は計算機の内部構造を学習するための工作キットで、ロジックICのみの組み合わせで動作するCPUを作り出すことができます。

8bitCPUであり汎用性のある命令を16 種類実行可能な実用性のあるCPUとなっています。

44個の汎用ICを組み合わせた純粋な回路構成を特徴とし、内部信号を表示する100個以上のLEDや、16進数キーパッドなどを備えわかりやすく学習が可能です。

プログラムは最大64 命令から構成することができ、命令の組み方によって様々な動作をさせることできます。

これからCPUの内部構造を学んでいきたいと考える学生や社会人を対象としてブラックボックスなしの純粋な回路をもってCPUの仕組みを初歩から学ぶことが可能です。

オンラインでの組立説明書と取扱説明書の他、作者自身が執筆した解説本「TTM8実践解説 汎用ロジックICキットで創る自作CPU」のお試し版として目次と各章の最初の2ページをピックアップしたダイジェスト版を提供、充実したテキスト群で効果的に学習が可能です。

更に、書籍「TTM8実践解説 汎用ロジックICキットで創る自作CPU」同梱版も発売。

これからCPUを学ぶ方や歯ごたえのある電子工作・組み立てに挑戦したい方のためのキットです。

製品の用途例

・ブラックボックスなしの純粋な回路でCPUの仕組みを学習

・歯ごたえのある電子工作(はんだ付け5~6時間を想定)

製品の特長

・44個のロジックICで構成された純粋な回路を特徴とするCPU

内部が明確なロジックICで構成されたCPUなので、ブラックボックスなしの純粋な回路を学習できます。

StockImage

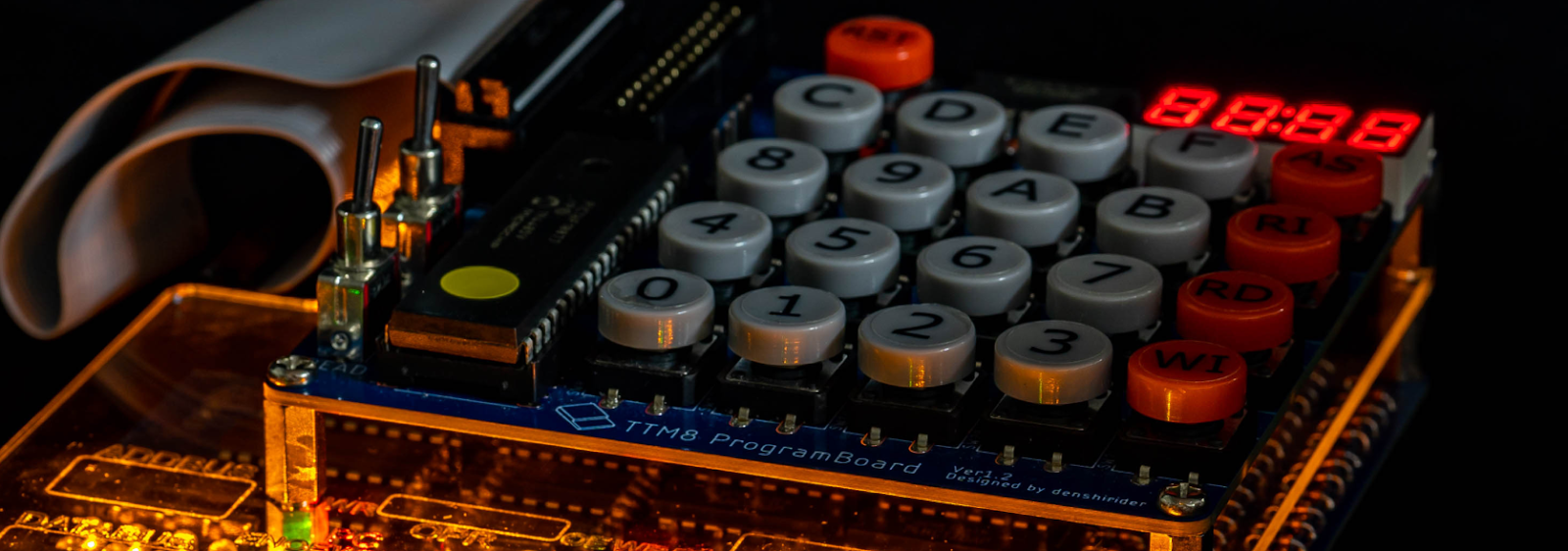

・表示内部信号を表示するための100個以上のLEDや16進数キーパッドを備えスタンドアローンで学習が可能

学習を助ける内部信号の表示を100個以上のLEDで実現。

さらにプログラムを書き込む時や RAM 内を参照する時などにデータを入力するための0 から F までの 16 進数のキーパッドも備え、キット単体で学習をすすめていくことが可能です。

・スタックを搭載

32バイトスタックを搭載し、ユーザーデータの格納やサブルーチンコールが可能です。

・自作のI/Oを拡張できる

ユーザーが自由に拡張IO を増設できるように設計されており熟練者やより学びを深めたいユーザーには自ら拡張基板を製作して頂き、制御対象をTTM8 で制御するというよう な使い方も想定している構成です。

・オンラインでの組立説明や取扱い説明書の他、実践解説のダイジェスト版など関連テキストも充実

CPUの仕組みを学ぶためのサポートや説明書をWeb上にて公開。

オンラインでの組立説明書と取扱説明書の他、作者自身が執筆した解説本「TTM8実践解説 汎用ロジックICキットで創る自作CPU」のお試し版として目次と各章の最初の2ページをピックアップしたダイジェスト版を提供、充実したテキスト群で効果的に学習が可能です。

各部の名称

StockImage

ご注意!

・本製品は、はんだ付け作業が必要なキット製品であり電子工作や電子回路についての一般的な知識が必要です。
・本製品の電源は 5V です。 比較的多くの電流を消費するのでパソコンの USB ポートからの給電はお勧めしません。
・電源として 1A以上のUSB ACアダプタかモバイルバッテリの他、接続のためのUSB-Bケーブルが必要です。

書籍について

「TTM8実践解説 汎用ロジックICキットで創る自作CPU」

自作CPU、TTM8はロジックICを組み合わせて創った8bitのCPUです。取扱説明書では触れられない回路の構成部分まで深く解説します。これを機会にあなたも自作CPUの沼に溺れてみませんか!

基本的にはTTM8キットを購入した方向けの解説本ですが、これからCPUを学ぶ人のための解説を入れていますので、TTM8未購入であってもこの本から自作CPUというテーマに触れていただけるような内容になっています。

書籍情報

出版社:インプレスR&D (2022/7/1)
発売日:2022/7/1
ISBN-10:4295600911
ISBN-13:978-4295600916
寸法:18.2 x 0.69 x 25.7 cm


StockImage

設計:みやこ電子工房

URL:https://www.miyakodenshikobo.com/

作者・著者:電子ライダー

電子系ものづくりサークルです。

自作CPUをはじめとした、様々なものづくりをしていきます。

製造・販売  株式会社ビット・トレード・ワン


基本仕様

【本体寸法】W130×D210×H40【重量】約410g

【電源電圧】5V* 1A以上のUSB ACアダプタかモバイルバッテリが必要です。

【バックアップ電池】CR2032【消費電流】1 A 以下

【bit 数】8 bit【命令種類】16 種類

【総レジスタ数】:10 個【汎用レジスタ数】:2個

【1プログラムにおける最大命令数】:64 命令

【スタックおよびユーザ操作用RAM 領域】:32 Byte

【クロック】:ジャンパーピンとスイッチにて選択   段階的に250 kHz から244 Hz、低周波クロック、手動クロック

【入出力】:なし(拡張して任意のI/O を付与できる)

【想定組立時間】:はんだづけ作業5~6時間

【生産国】日本

【付属品】部品表、取扱説明書と組み立て説明書へのQRコード *別途、電源として 1A以上のUSB ACアダプタかモバイルバッテリの他、接続のためのUSB-Bケーブルが必要です。
