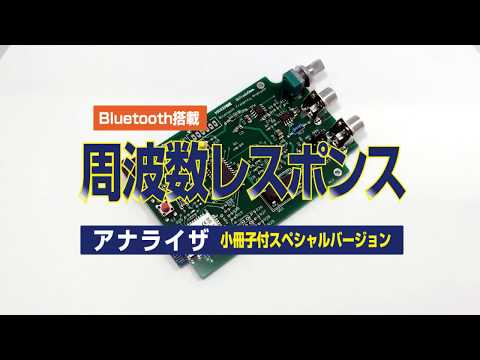

ADCQ1612PB 频率响应分析仪带蓝牙特别版带小册子

库存量单位 4562469771274
可用性:
5+库存,准备发货
原价 ¥14,080 - 原价 ¥14,080
原价 ¥14,080
¥14,080
¥14,080 - ¥14,080
现价 ¥14,080
2017/08/14

配备蓝牙的频率响应分析仪”现在作为特别版提供,附有关于晶体管技术文章的小册子! !



您可以在网络上阅读五官老师的评论!

产品概要

Transistor Technology 2017 年 2 月号 - 2017 年 5 月 Transistor Tech. 2017 年 2 月号 - 2017 年 5 月 这是一个特殊版本,该版本中的相应文章以小册子的形式附加。

介绍带宽为 1 MHz 的响应分析仪,作为使用配备蓝牙的 Windows PC 和 Android 平板电脑的实验和研究的辅助工具,这是必不可少的。
还可以将具有扫描功能的从 10 Hz 到 10 MHz 的连续变化的正弦波应用到被测设备,在图表上绘制响应(电平),同时显示分贝值。
该分析仪具有可以充分测量和评估传感器放大器和音频放大器的频率特性的规格。

*使用时需要单独的交流适配器。 (DC插孔:内径2.1mm,外径5.5mm中心加DC 6V)

晶体管技术手册特别版

本产品详解!发表于《晶体管技术》2017年2月至5月刊的相关文章以小册子形式附上!

蓝牙的频率响应分析仪

Ranger 60 至 +10 dBV 响应分析仪,带宽为 1 MHz,可用于使用 Windows PC 和 Android 平板电脑进行实验和研究。

配备考虑噪声的专用电源电路

它有一个噪声敏感的电源电路,并分离了一个专用的电源电路,使内部数字电路的噪声不会与模拟电路混合。

配备固定输出功能

在文本框中输入的频率可以连续输出,被测设备的输出电平可以分贝显示。 *最大频率设置为10MHz

扫频功能

对被测设备施加从 10Hz 到 10MHz 连续变化的正弦波,测量其响应(电平)并绘制在图表上,同时还可以显示分贝值。
*频率更新间隔约为 50msec,以 1/10 步长更新

配备数据保存/删除读取功能

绘制的图形可以作为数组数据保存在文件中。也可以通过指定文件进行读出和重绘,或删除。



【请注意! ] 本产品不附带 AC 适配器。请单独准备 AC 适配器。 (DC 6V内径2.1mm,外径5.5mm中心加)

产品规格

型号 ADCQ1612PB
一月?4562469771274

【无线通讯功能】蓝牙V2.1+EDR兼容【输出】频率范围:10Hz~10MHz
*最小步进:1/4Hz 最大输出电平:6.6Vp-p
[输入] 调节范围:+10dB 至 -60dB
分辨率:0.1dB
频率特性:DC至10MHz
[显示功能] 图形显示分辨率 1500 x 1050 点 横轴:10Hz 至 10MHz 的对数刻度 纵轴:10dB 至 -60dB
(7 英寸平板 Android V6.0 显示分辨率 1920 x 1200 点 Windows 兼容)
【消耗电流】:平均50mA(蓝牙待机时) 最大80mA(蓝牙传输时)
[电源] 由 AC 适配器供电(内径 2.1 mm,外径 5.5 mm,中心加 DC 6 V)(本产品不含 AC 适配器)
[尺寸] W117.45 x H16.5 x D66mm
【重量】约37.5g
【组装配件】保修卡1张(不含AC适配器)
[工作温度] 0 至 40°C(无冷凝)
[原产国] 日本制造



———使用本产品的注意事项———

・本产品不附带 AC 适配器。请单独准备。
・详细使用方法请参考 CQ Publishing 2017 年 2 月号 Transistor Technology。
・本商品为爱好使用。
・所列零件的性能为零件本身的性能,并不保证产品的使用寿命。
・根据您的 PC、Android 和 OS 环境,您可能无法使用所有功能。
・安装应用软件需要单独的网络环境。
・根据某些应用程序,可能无法使用本产品的功能。
・如果客户因本公司的原因与该套件的生产/使用有关而遭受损失,我们将仅对直接损失进行赔偿,直至销售价格,无论如何,超过销售价格的损失. 不得补偿
・规格如有变更,恕不另行通知。感谢您的理解。

提及的其他徽标、系统名称和产品名称是其各自公司和商标持有人的注册商标或商标。

关于假定的存储情况

假定收纳盒:高地 LC135-N
此外,还需要一个输出调节音量旋钮(6 mm D 型)。

・Windows版应用程序简易操作手册[ p=5194 ]
・案例加工图[ lc135-n.pdf ]
・电路图[ 响应分析仪电路图.pdf ]

使用示例
ADCQ1612P001
