我们希望软件工程师使用它! !


无需焊接的安全可靠的通用电机控制板


ADRPTB8C



产品概要


Maker Faire 上发布的通用电机控制板?
专为不熟悉硬件控制的软件工程师开发,通用电机控制板无需焊接,可防止使用树莓派控制电机时经常出现的电源和电压错误对树莓派本身造成损坏。是一种易于软件工程师检查的控制板,例如通过阻止它和“可视化”控制信号可以进行多少控制。

多功能且均衡的输入/输出支持作为通用电机控制板


支持6个输入/输出通道(模拟输入和数字输入/输出),5V兼容模拟输入2通道,PWM输出8通道,电机输出2通道。

*本产品不兼容三相电机。

高扩展性,无需焊接,可作为堆叠使用。


通过使用 24 极无螺丝接线端子,无需焊接,同时支持多种输入和输出。此外,它可以为高级用户选择地址,并且可以使用该产品的多个堆栈。 (最多 4 叠)

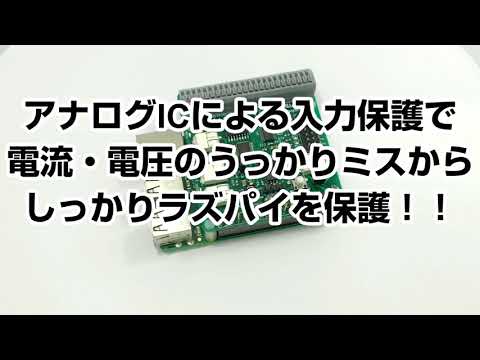

保护您的 Raspberry Pi 免受电流和电压的粗心错误!


你知道树莓派的 GPIO 实际上有弱输入保护吗!?
在某些情况下,电流和电压的粗心错误可能会损坏 Raspberry Pi。即使您犯了这样的错误,该产品也会通过内置模拟IC的输入保护来保护Raspberry Pi!即使是不熟悉硬件的软件工程师也可以安全可靠地进行实验。

控制信号的可视化!


安装了 LED,以便您可以检查来自电机各部分的 PWM 和信号。通过“可视化控制信号”,您可以检查控制程度,包括正转/反转,而无需实际连接电机。可以。

DSCF3988


产品规格
[通用输入/输出] 数字输入/输出 6ch GPIO 树莓派输入/输出范围:0 to 3.3V
・模拟输入6ch、12bit 输入范围:0~3.3V? ・模拟输入2ch、12bit 输入范围:0~6.6V
* 数字输入/输出 (GPIO) 6ch 和模拟输入 6ch 不能同时使用。

・模拟输入6ch:MCP3208 12bit 8ch A/D转换器SPI
采样率:50ksps 输入范围:0-3.3V
・模拟输入2ch ・MCP3208 12bit 8ch A/D转换器SPI
采样率:50ksps 输入范围:0-6.6V
【PWM输出】8ch:PCA9685 12bitPWM,16ch(6ch用于TB6612)I2C
* 使用 PWM 输出控制伺服电机时,与直流电机同时使用在软件方面会更加困难。
同时使用伺服电机和直流电机时,我们建议将它们堆叠起来。

[电机输出] 2ch:输出电流1.2A TB6612 双直流电机驱动器正转/反转/短路制动/停止控制功能PWM输出:PCA9685控制
支持 3.3V 和 5V 电压系统・3.3V? I2C:来自 Raspberry Pi 的直接信号(2.7kΩ 上拉)
・5V?I2C:PCA9517电平转换I2C中继器
PWM电源和电机电源可外接・PWM用电源:5V
・马达电源:5~12V
・通过板上的排针选择内部电源
[连接器部分]
[通用输入/输出] 6ch 3-pin (SIG+3.3V+GND)/ch (使用24极免螺丝接线端子)
[模拟输入] 2ch 3-pin (SIG/+5V/GND)/ch (使用24极免螺丝接线端子)
【PWM输出】8ch 3pin (SIG+5V+GND)/ch 2.54pitch,排针

[电机输出] 2ch 2-pin (SIG+, SIG-)/ch (使用2个2极免螺丝接线端子)
兼容 3.3V 和 5V:I2C
I2C 4-pin for 3.3V (3.3V, SCL, SDA, GND)/ch 2.54pitch, pin header I2C 4-pin for 5V (5V, SCL, SDA, GND)/ch 2.54pitch, pin header [外部电源输入]
・PWM电源:2极免螺丝端子台・电机电源:2极免螺丝端子台【机身重量】约39g
[尺寸] W64 x D71 x 22Hmm(不包括突出部分)
[附件] 4 个 M2.6 x 13mm 垫片,8 个 M2.6 x 6mm 螺丝,1 张保修卡(不包括树莓派)
[保修期] 购买后 1 年 [使用温度] 0 至 40°C(无冷凝)
[原产国] 日本制造
[型号] ADRPTB8C [JAN] 4562469771304
・所列零件的性能为零件本身的性能,并不保证产品的使用寿命。此外,根据您的环境,描述的功能可能会受到限制。 ———使用本产品的注意事项———
・根据某些应用程序,可能无法使用本产品的功能。
・如果客户因本公司的原因与本产品的生产/使用有关而遭受损失,我们将仅针对直接损失赔偿最高销售价格的损失,并且在任何情况下超过销售价格。不得补偿
・规格如有变更,恕不另行通知。感谢您的理解。
提及的其他徽标、系统名称和产品名称是其各自公司和商标持有人的注册商标或商标。
*不包括 Raspberry Pi 机身、外壳和电缆。
Raspberry Pi 是英国 Raspberry Pi Foundation 的注册商标。 Raspberry Pi 是 Raspberry Pi Foundation 的商标。
提及的其他徽标、系统名称和产品名称是其各自公司和商标持有人的注册商标或商标。


每个引脚排列(单独表)
