【予約商品 9月4日発売】ADUPANZ USB PD Power Controller パワー・コントローラ
Pre-order items
Use this text to share information about your products and policies with your customers.
USBPD充電器ひとつで、高度な評価環境を実現。
28V出力対応

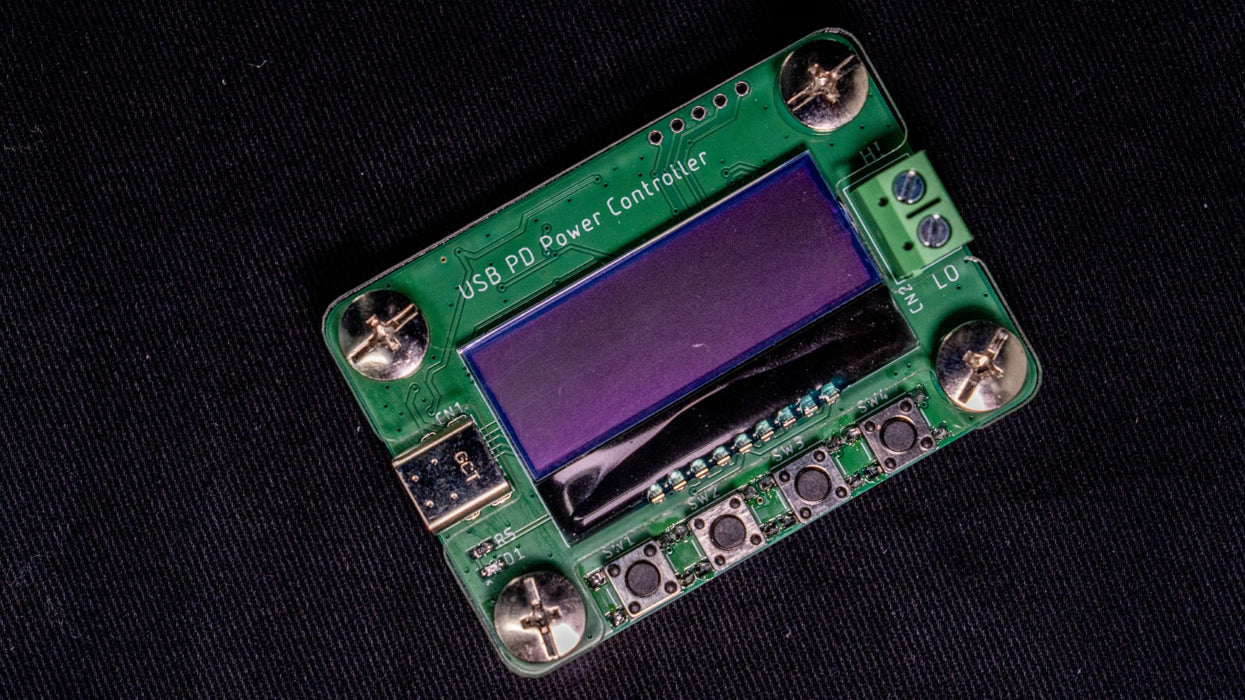

USB PD Power Controller
PPS / EPR 対応の USB PD 電源を任意電圧の可変電源として活用し、
1mV / 1mA 刻みの高分解能測定を同時に実現する、開発・評価支援ボード。
USB PD Power Controller とは
「USB PD Power Controller」は、USB Power Delivery（USB PD）電源を制御・可視化し、任意電圧の出力とリアルタイム測定を可能にする開発・評価支援ボードです。
USB PD Power Supply Adaptorの構成をベースに、PPS（Programmable Power Supply）およびEPR（Extended Power Range）に対応。お手持ちのUSB PD充電器を柔軟な可変電源として活用できます。
内部ではUSB PDコントローラを用いたネゴシエーション制御を行い、接続された電源のPDO情報を取得・表示。電源仕様の可視化と制御を同時に行うことで、従来ブラックボックスになりがちだったUSB PD電源の挙動を的確に把握できます。 さらに、1mV / 1mA刻みの電圧・電流測定機能を搭載し、出力状態をリアルタイムで監視可能。電源供給と測定を1台で完結できるため、試作・評価・デバッグ環境の立ち上げを大幅に効率化し、大型のラボ電源を使用する前段階の検証作業を迅速化します。
電子工作やハードウェア開発の情報を精力的に発信されている「じがへるつ工房」主宰・じがへるつ氏による設計開発モデルです。
回路図やソースコードは GitHub にてオープンソース公開されています。
USB PD Power Controller で できること

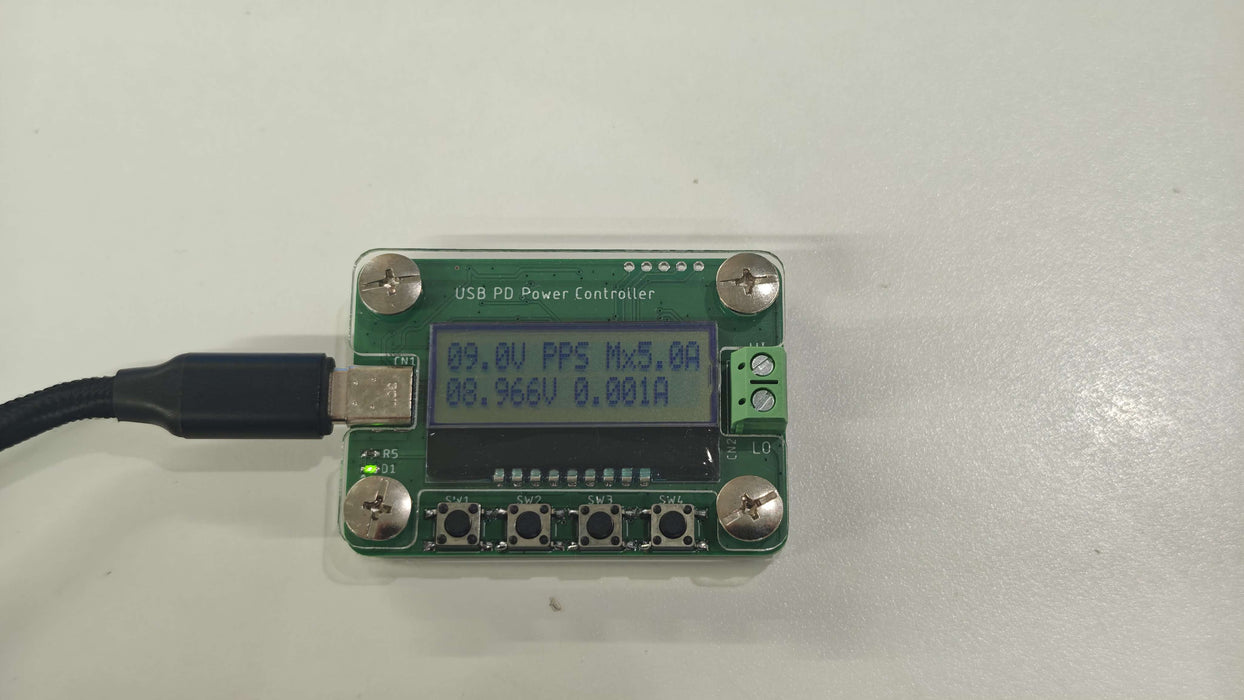

① 任意電圧出力（PPS / EPR 対応・最大 28V / 3A）
USB PDのPPS（Programmable Power Supply）およびEPR（Extended Power Range）規格に対応し、接続されたパワーソースの対応範囲内で任意の電圧を0.1V刻みで調整し取り出すことが可能です。EPR対応電源接続時には最大28V・3Aまでの高出力に対応し、幅広い機器の駆動や検証に対応します。

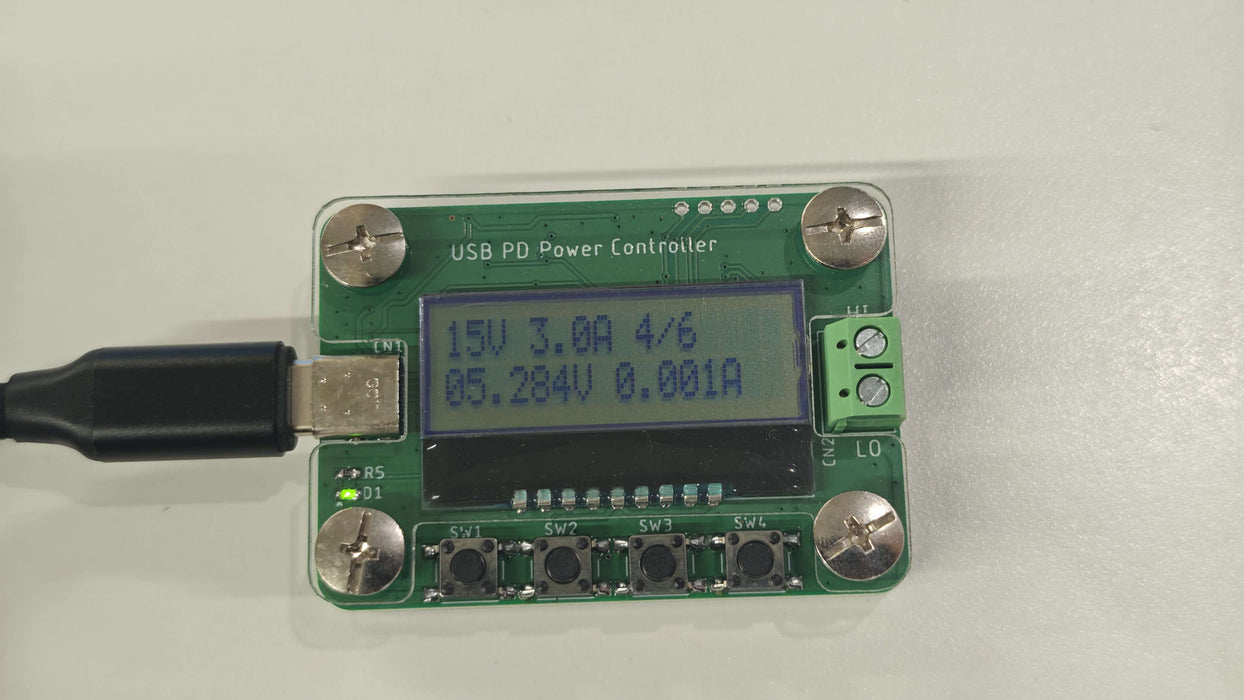

② 電圧電流情報（PDO）のリアルタイム表示 ＆ 簡易アナライザ機能
パワーソースが対応している電圧・電流仕様情報（PDO: Power Data Object）を本体にリアルタイム表示。接続したUSB PD充電器がどのようなプロファイルを持っているかをその場で把握できるため、簡易的なパワーソースアナライザとしても重宝します。

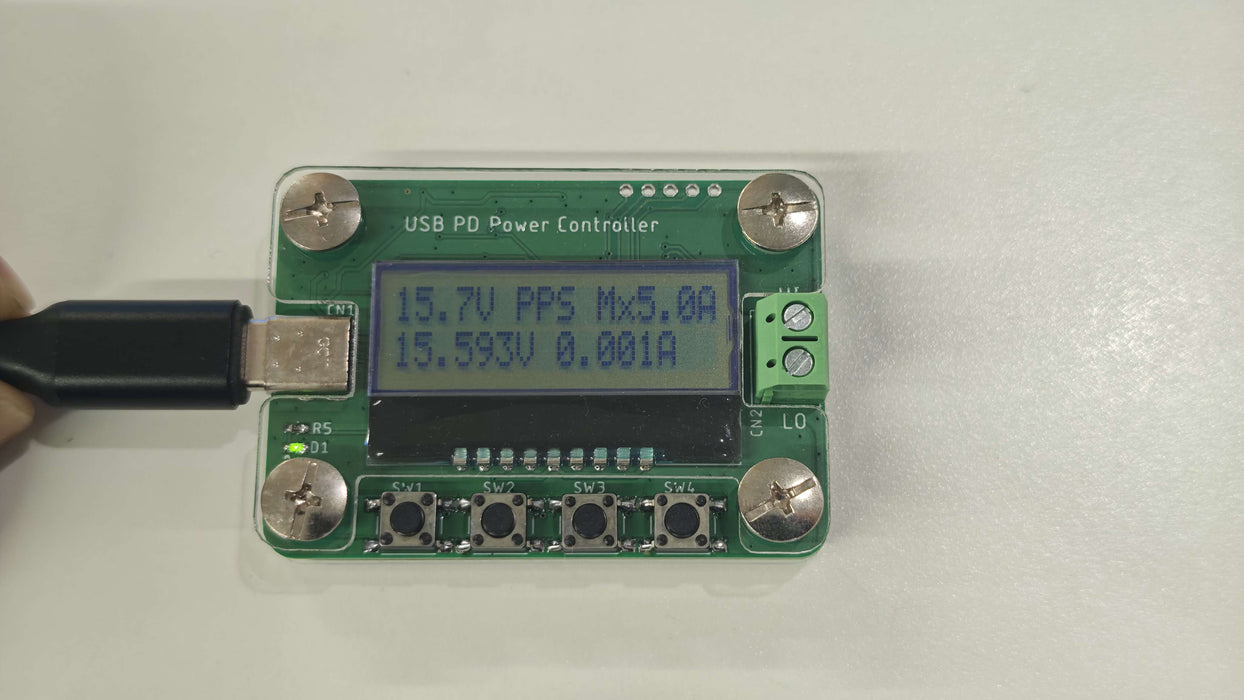

③ 1mV / 1mA 刻みの高分解能な電圧・電流測定機能
1mV / 1mA刻みの高分解能測定機能を搭載。出力中の電圧・電流測定結果をリアルタイムにディスプレイ表示し、負荷変動や消費電流の推移を手元で直感的にモニタリングできます。
④ 先進のUSB PDコントローラー採用と安全保護
USB PD 3.1 EPR対応コントローラーを採用した確実なネゴシエーション制御に加え、過電流・過電圧・異常温度等による損傷を防ぐ保護機能を備え、電源供給の安全性と信頼性を高めています。
仕様
| 本体寸法 | 約 62 × 44 × 11 mm（突起物除く） |
|---|---|
| 重量 | 約 40 g |
| 電源出力 | 最大 28V / 3A（接続するUSB PD電源・ケーブルに依存） |
| 電源供給 | USB Type-C（USB PD対応パワーソースを接続） |
| 内容物 | 製品本体 |
| 保証期間 | 6か月 |
| 生産国 | 日本 |
仕様に関する補足・ご注意
- 出力可能な電圧・電流は接続するUSB PD電源およびケーブルの仕様（PDO / PPS / EPR）に依存します。
- PPSによる電圧可変範囲は電源側の対応範囲内に限られます。
- 最大28V出力はEPR対応電源使用時のみ有効です（EPRは最大28Vまで使用可能です）。
- USB PDのネゴシエーション仕様により、設定通りの電圧が得られない場合があります。
- 本製品の出力に大容量のコンデンサなど容量性負荷を接続すると、突入電流により、本製品またはACアダプタの保護動作や異常停止、故障の原因となる場合があります。
- 高電圧出力時は接続機器の耐圧に十分ご注意ください。
- 測定機能は簡易評価用途であり、計測器相当の精度を保証するものではありません。
- 本製品は開発・評価用途向けの製品です。一般消費用途での使用は想定していません。
- PPSによる可変電圧出力機能は0.1V単位での調整となります。
使用に関するご注意
- 本製品は開発・評価用途向けの製品です。一般消費用途での使用は想定していません。
- 記載の部品性能は部品単体での仕様であり、製品としての動作保証・寿命を保証するものではありません。
- 出力可能な電圧・電流は接続するUSB PD電源およびケーブルの仕様（PDO / PPS / EPR）に依存します。すべての環境で同一の動作を保証するものではありません。
- USB Type-Cポートには、USB PDに対応したケーブルおよび電源アダプタをご使用ください。非対応機器では本来の機能をご利用いただけない場合があります。
- 設定した出力電圧が、接続した機器の耐圧を超えないようにご注意ください。誤った設定により機器を破損する可能性があります。
- 本製品は電子回路および出力端子部が露出しています。通電中の接触や短絡に十分ご注意ください。感電や機器破損の原因となります。
- 本製品の使用に関し、お客様の接続機器・データ・周辺機器等に生じた損害について、当社は一切の責任を負いません。
- 当社の責に帰すべき事由により損害が発生した場合であっても、賠償範囲は当該製品の購入代金を上限とし、間接損害・逸失利益等については責任を負いません。
- 改良のため、予告なく仕様および外観を変更する場合があります。
- 記載されている製品名、社名は各社の登録商標または商標です。
- USBケーブル、USB PD電源アダプタ等は付属しておりません。
